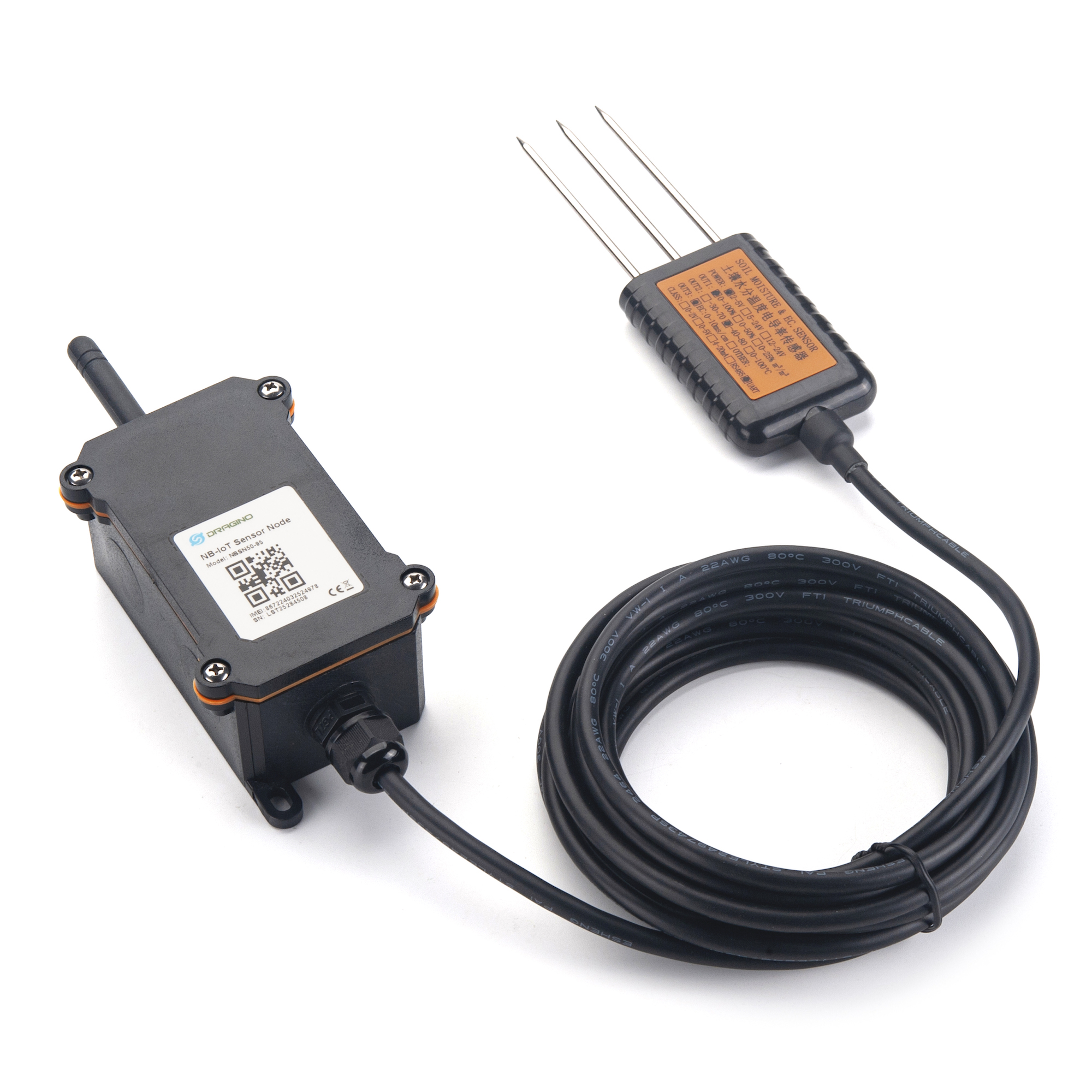

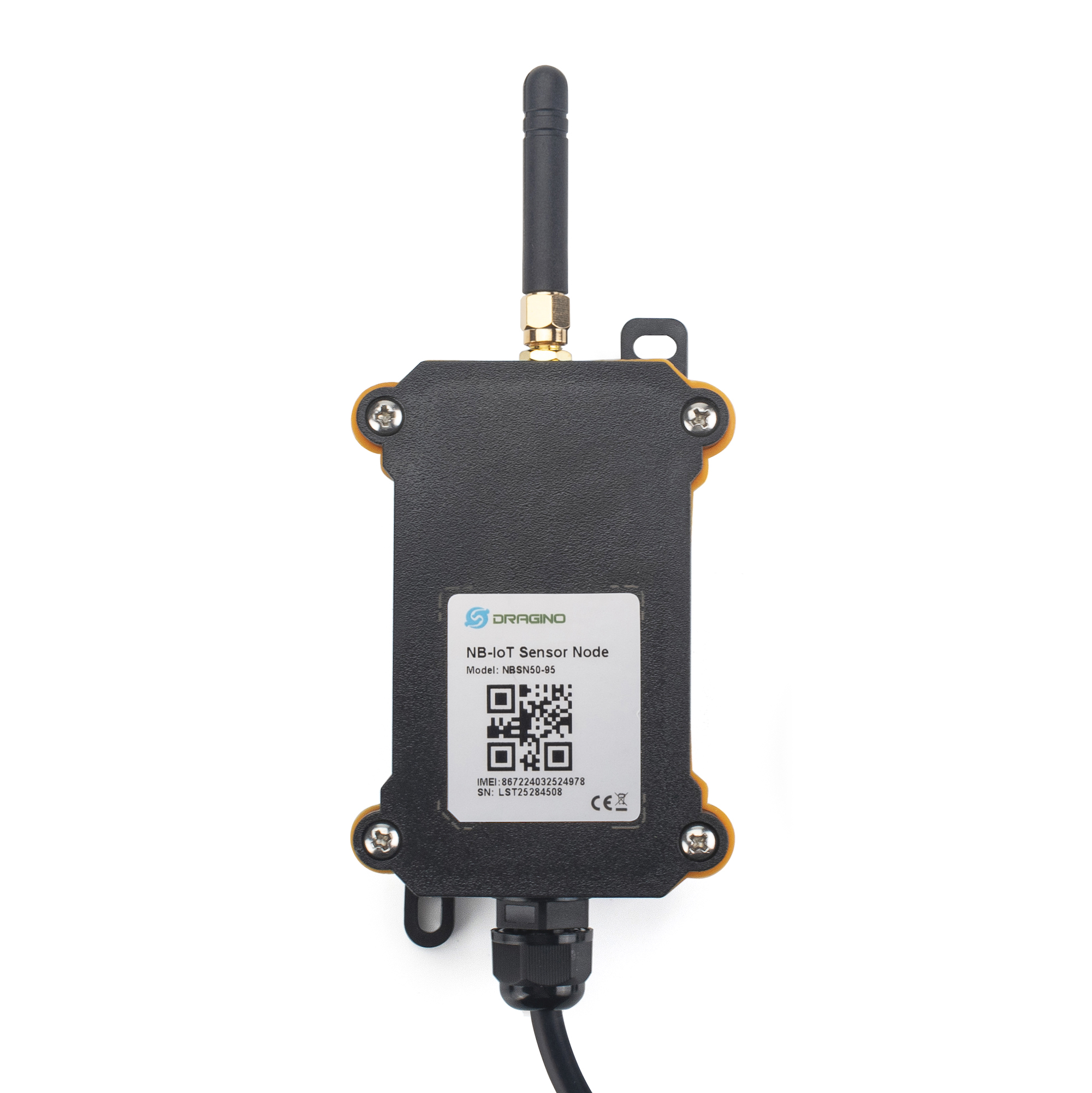

NBSN95 – водоустойчив дългобоен NB-IoT сензорен възел е дългобоен NB-IoT сензорен възел, предназначен за външно събиране и логване на данни.
NBSN95 – водоустойчив дългобоен NB-IoT сензорен възел се захранва от 8500 mAh Li-SOCl2 батерия и осигурява надеждно и сигурно предаване на данни за дългосрочна работа. Подходящ е за бързо внедряване на NB-IoT решения от системни интегратори и е лесен за програмиране и интеграция.

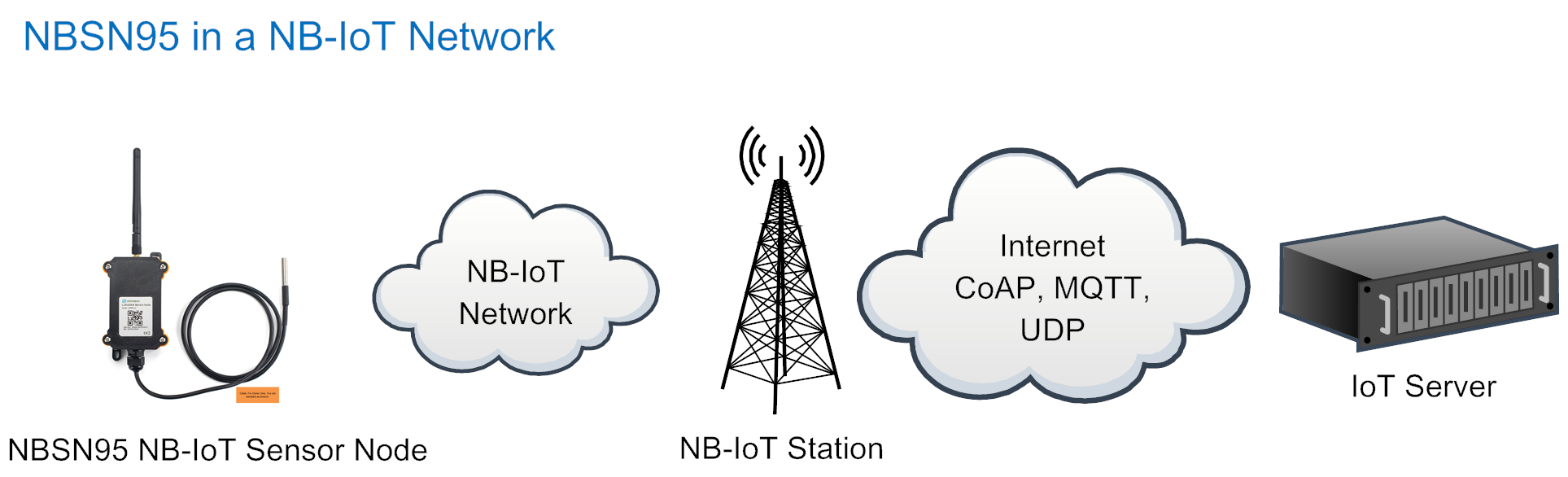

NB-IoT е LPWA технология, разработена за IoT устройства с ниска консумация, голям капацитет и отлична ефективност на спектъра, включително в зони с дълбоко покритие.
За работа с NBSN95 е необходимо наличие на NB-IoT покритие и поддържаните честотни ленти. Устройството използва NB-IoT SIM карта от локален оператор.
NBSN95 е open source проект, базиран на STM32L072CZT6 ARM Cortex-M0+ микроконтролер. Налични са пълни хардуерни и софтуерни файлове за персонализация и бърза разработка.
MCU: STM32L072xxxx
NB-IoT честоти: B1, B3, B8, B5, B20, B28
Предварително зареден bootloader на USART1 и USART2
Поддръжка на MDK-ARM IDE v5.24a
Интерфейси: I2C, LPUSART1, USB, SPI2
3 x 12-bit ADC
1 x 12-bit DAC
20 x цифрови I/O
Open source хардуер и софтуер
IP66 водоустойчив корпус
Много ниска консумация
AT команди за настройка
Micro SIM слот за NB-IoT SIM
Батерия 8500 mAh за дългосрочна работа
Алармени и охранителни системи
Умни сгради и автоматизация
Автоматизирано отчитане
Индустриален мониторинг и контрол
Напоителни системи на големи разстояния

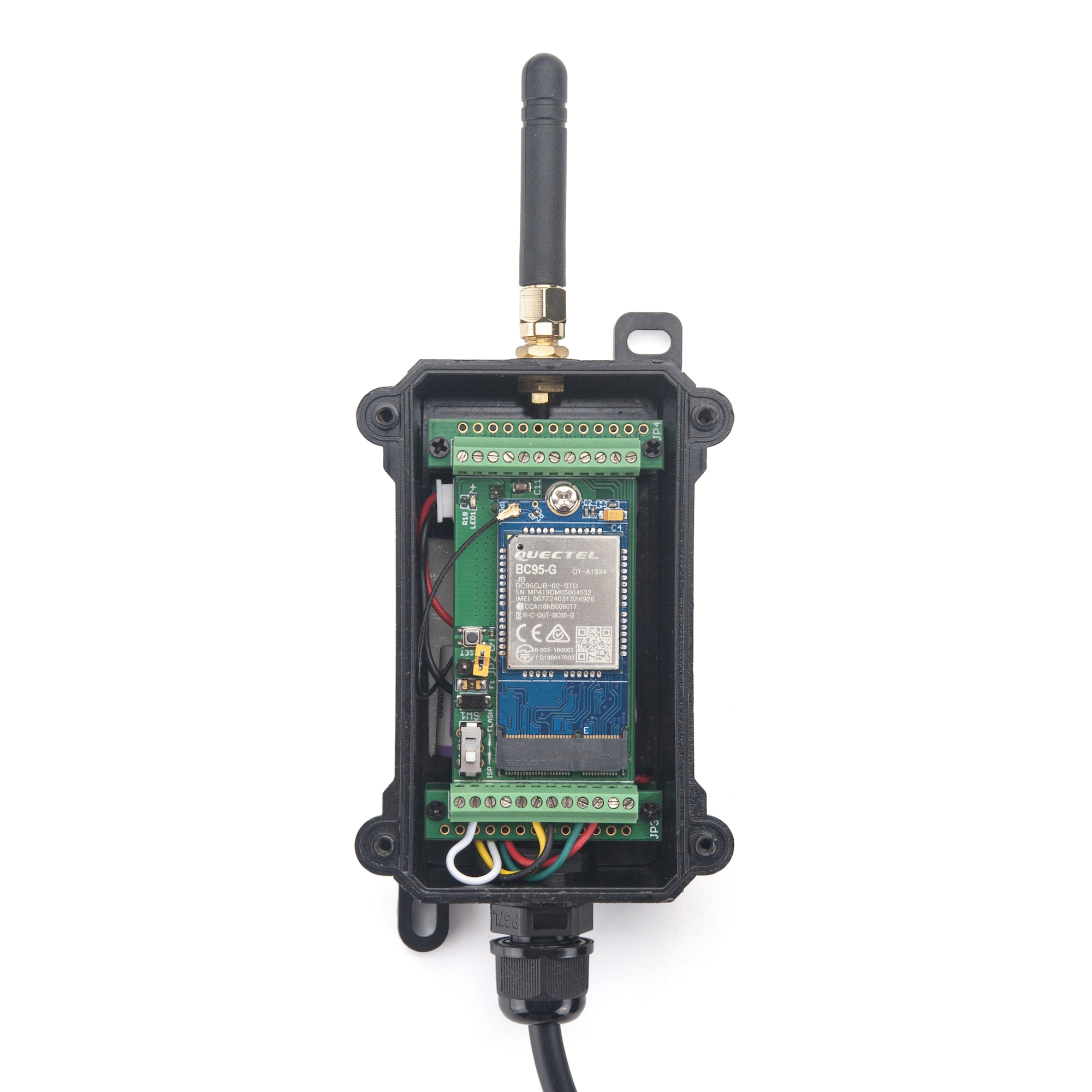

Модул: Quectel BC95-G
Протоколи: CoAP, UDP, MQTT
Поддържани честоти:
B1 2100 MHz
B3 1800 MHz
B8 900 MHz
B5 850 MHz
B20 800 MHz
B28 700 MHz
MCU: STM32L072CZT6
Flash: 192 KB
SRAM: 20 KB
EEPROM: 6 KB
Тактова честота: 32 MHz
Захранване: 1.8 ~ 3.6 V
Работна температура: -40 ~ 85 °C
I/O пинове: според datasheet на STM32L072CZT6
STOP режим: 10 uA @ 3.3 V
Тип: Li-SOCl2
Капацитет: 8500 mAh
Саморазряд: <1% на година @ 25 °C
Макс. постоянен ток: 500 mA
Boost ток: 2 A за 1 секунда
1 x NBSN95 NB-IoT сензорен възел
1 x външна NB-IoT антена
Размер: 14.5 x 8 x 5 cm
Тегло: 180 g
*На страницата може да прочетете пълната документация за продукта
