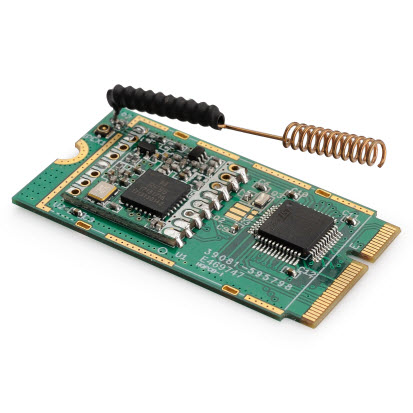

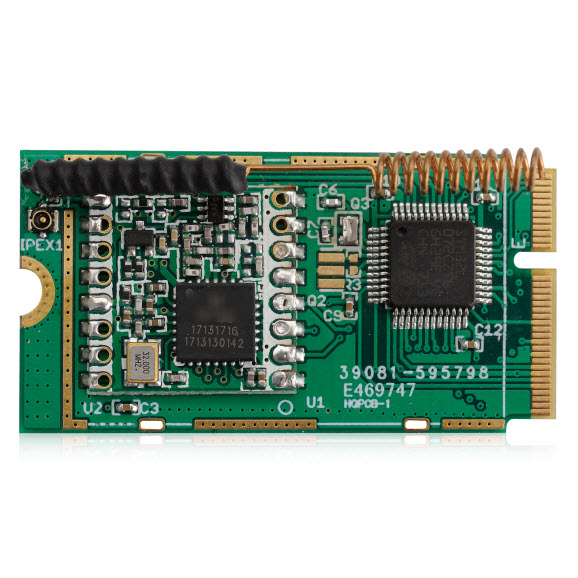

LoRaST IoT модул с LoRa® технология съчетава голям обхват, ниска консумация и защитена комуникация.
LoRaST IoT модул с LoRa® технология е разработен, за да улесни бързото внедряване на индустриални LoRa и IoT решения. Позволява лесно програмиране, тестване и интегриране на устройства в мащабни IoT системи.
Безжичната част на LoRaST използва SX1276/SX1278, което позволява предаване на данни на много големи разстояния при ниски скорости. Модулът предлага разширен обхват, висока устойчивост на смущения и много ниска консумация на енергия. Насочен е към професионални системи като напоителни системи, умен град, smart metering, автоматизация на сгради и др.
MCU частта е базирана на STM32L0x (STM32L072 серия) – ултра-нискоконсумиращ 32-битов ARM® Cortex®-M0+ микроконтролер, работещ на 32 MHz. Осигурява USB 2.0 (без външен кристал), 192 KB Flash, 6 KB EEPROM, 20 KB RAM и широка гама периферия, достъпна през стандартен M.2 (NGFF) интерфейс.
LoRaST е open-source продукт, базиран на STM32Cube HAL драйверите. Потребителите могат да програмират модула през USART1, USART2 или ST-Link. Фабричният фърмуер поддържа LoRaWAN 1.0.2 и позволява конфигурация чрез AT команди. Фърмуерът може да бъде компилиран за различни честотни планове: EU868, AS925, AU915, CN470, CN779, EU433, IN865, KR920, US915.
STM32L072CZT6 MCU
SX1276/1278 LoRa модем
Вграден ISP bootloader
Интерфейси: I2S, I2C, LPUSART1, SPI2, USB
22 цифрови входа/изхода
3 × 12-bit ADC, 1 × 12-bit DAC
Събуждане на MCU чрез UART или прекъсване
LoRa™ модем с разпознаване на преамбюл и конфигурируем baud rate
LoRaWAN 1.0.2 поддръжка
Софтуер на базата на STM32Cube HAL
Отворен хардуер / отворен софтуер
Честотни диапазони: 433 / 868 / 915 / 920 MHz
Външна антена чрез I-PEX4 конектор
Много ниска консумация
AT команди за конфигурация
Стандартен M.2 (NGFF) интерфейс
Безжични алармени и охранителни системи
Умен дом и автоматизация на сгради
Отчет на комунални услуги (metering)
Индустриален мониторинг и управление
Далечни напоителни системи
Дългобойни безжични сензорни мрежи
До 168 dB link budget
RF изход: +20 dBm (100 mW)
Програмируема скорост до 300 kbps
Чувствителност до -148 dBm
Устойчив RF фронт-енд (IIP3 = -12.5 dBm)
Отлична смущаемост
RX ток: 10.3 mA, регистърна ретенция 200 nA
Синтезатор с точност 61 Hz
Поддръжка на FSK, GFSK, MSK, GMSK, LoRa™, OOK
RSSI с динамичен диапазон 127 dB
Вграден температурен сензор и индикатор за ниска батерия
Пакетен енджин до 256 bytes + CRC
MCU: STM32L072CZT6
Flash: 192 KB / 128 KB
SRAM: 20 KB
EEPROM: 6 KB
Тактова честота: 32 MHz
Захранване (VCC): 0.5 V – 3.9 V
Работна температура: -40°C ~ +85°C
I/O: 0.5 V – VCC + 0.5 V
Работно напрежение: 1.8 V – 3.6 V
Работна температура: -40°C ~ +85°C
I/O параметри според STM32L072CZT6 datasheet
STOP режим: 2.7 μA @ 3.3 V
RX режим: 7.2 mA
TX режим: 125 mA @ 20 dBm
1 × LoRaST модул
1 × LoRa антена (несолдирана)
Размер: 22 × 42 × 3.6 mm
Тегло: 4 g
*На страницата може да прочетете пълната документация за продукта
